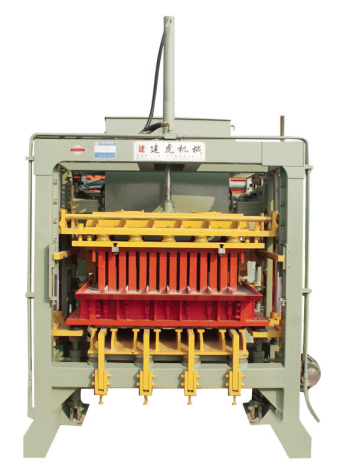

JH-QT5-20B2型多功能振压式墙地砖成型机
（一）具体配置The specific configuration
|
序号 No. |
部件名称Part name |
功率Power |
备注Notes |
|
1 |
主机host |
25KW |
|
|
2 |
9米输送机
9 meters conveyor |
2.2KW |
|
|
3 |
400双轴卧式搅拌机
400 double-shaft horizontal mixer |
15KW |
|
|
4 |
出砖送板机brick feeding machine |
|
|
|
5 |
二次面料机（生产地面砖时选购）
two fabric machine ( production floor tiles to buy ) |
|
|
（二）主要技术参数Main technical parameter：
|
序号N0. |
项目Item |
参数Parameter |
|
1 |
震动力Actuating shock force |
78KN |
|
2 |
震动频率Frequency of shock |
6500次/分(Time/Minute) |
|
3 |
震幅Amplitude |
15mm |
|
4 |
噪音Noise |
95db(A) |
|
5 |
震动时间Shock time |
5秒/次(Second/Time) |
|
6 |
外形尺寸Overall dimension |
4000*2930*3200(mm) |
|
7 |
整机容量Installed capacity |
25KW |
|
8 |
整机重量Weight of complete machine |
5.5吨(T) |
|
9 |
最大压力Maximum pressure |
10吨(T) |
|
10 |
托板尺寸Give plank size |
1100*570*20（mm） |
|
11 |
操作人数Operation number |
6人(Person) |
|
12 |
用地面积Use a ground of area |
≥3000m2 |
（三）适用砖型和产量Capacity：
|
制品规格（长*宽*高）mm
Product specification (L×W×H)(mm) |
成型块数
Model number |
生产周期Produce period |
每小时产量
Per hour yield |
|
 标 砖 240*115*53（mm）
Standard brick |
32块
Piece |
20秒/次Second/Time |
5760块
Piece |
|
 空心砖 390*190*190（mm）
Hollow brick |
5块
Piece |
20秒/次Second/Time |
900块
Piece |
|
 多孔砖 240*115*90（mm）
Multi-hole brick |
16块
Piece |
24秒/次Second/Time |
2400块
Piece |
设备优势
1.料车轨道加长并且使用上下双轴承以及双油缸有利于料车行走更加稳定。
2.料车尺寸改小，减少了行走时间，加快了出砖速度。
3.料车前边加了胶皮条起缓冲减震的作用以免料车行走到最前面布料时作用力过大，料车后面抬起来，这样做有效的解决漏料问题。
4.将原来拨叉式90度布料改为现在的链条式360度布料，这样布料更快更均匀。
5.布料尺采用更适合布料的钢材，以前可能有布料尺掉下来的情况，再重新焊接，而现在不会出现这种情况，可能会用弯了，写下来砸直既可以继续使用。
6.焊有二震台，使打出的砖更平，高矮一直。
7.胶敦以前是螺丝穿透连接，而现在是上下分别用螺丝拿的，并没有打通，这样他的振捣力更加充分，打出的砖密实度更高。
8.料斗采用气泵控制开关并可以前后移动，有利于清理不了小车。
9.模具吊梁是用螺丝拿的方便拆卸，降低日后的使用成本。
售前服务：根据客户所在地原材料，为您提供项目设计、工艺流程设计，适合您的机器设备选购方案的制定，根据您的特殊需求，设计制造产品，为您培训技术操作人员，使其生产出合格产品，使客户在最短时间内实现良性运转
售中服务：陪您一起完成对设备的验收，协助拟订施工方案和详细流程
售后服务：公司派技术人员到现场指导设备安装、调试现场及培训操作人员
完善的售前、售中、售后服务，工程技术人员定期走访，协助做好设备维护保养
